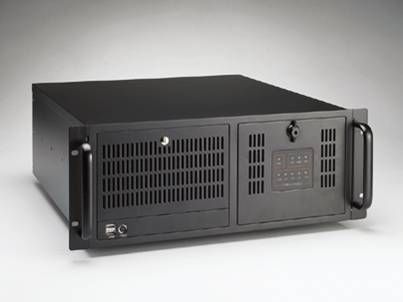

工控机

应用领域：

硬件监测功能：

1.CPU 温度监控

2.系统温度监控

3.风扇转速监控

4.各电压监控—可选

支持上电自动开机、死机自动重启、看门狗、中英双语界面等特性功能

莱尔德自动化主营业务有：工业视觉光源，光源控制器，环形光源，条形光源，同轴光源，AOI光源，紫外线/红外线光源等产品，支持非标定制光源，为客户提供一站式光源解决方案供应商，联系电话：158-9556-8733。

性能：

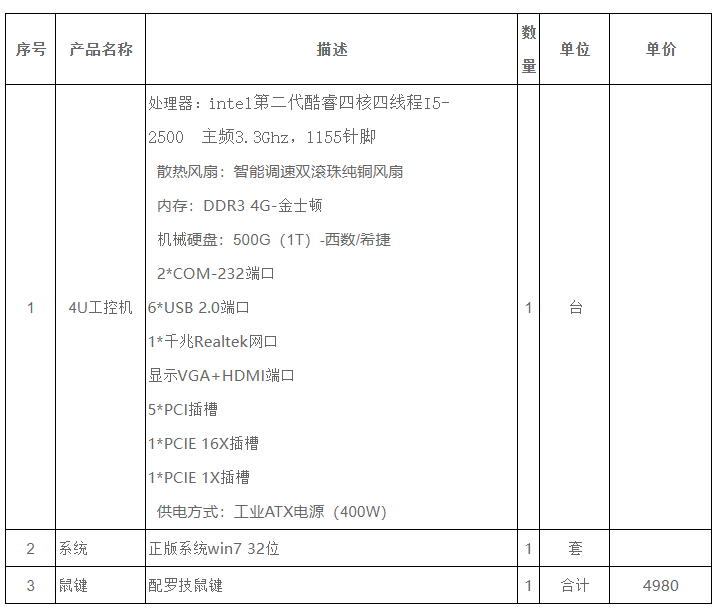

工控机备选方案配置：



工业级主板信息：

中央处理器：LGA1155 Core i7,Core i5,Core i3, Pentium, Celeron 系列处理器处理器，支持超线程技术

前端总线：FSB 1333/1066/MHz

芯片组：Intel H61单芯片

内存：2x 1.5V DDR3 DIMM 最大容量支持16GB(视CPU 而定),支持双通道模式，支持DDR3 1066/1333MHz

显示：处理器集成

声卡：板载Real-tek ALC662 6声道高保真音效解码芯片

网卡：板载1/2×Real-tek 8111E 千兆自适应网卡芯片100/1000M,支持无盘

存储：标准9 x SATA 3 GB/s 磁盘接口

扩展槽：1 x PCI Express X16 插槽;1 x PCI Express X1 插槽;5 x PCI 插槽;1xMini-PCIE 插槽

USB：支持8个USB 2.0 端口(4个后面板板载，4个需要扩展)

内部输入/出接口：

1 x 24-pin ATX 主电源接口

1 x 4-pin ATX 12V 电源接口

9 x SATAII 3 Gb/s 磁盘接口

1 x CD_IN CD 音频插针

1 x CPU fan header CPU 风扇接口

1 x system fan header 系统风扇接口

1 x PWR fan header 辅助电源风扇接口

1 x front panel header 前置面板控制接口

1 x front sound card header 前置音频接口

2 x USB 2.0 headers 可扩展4个USB2.0接口

1 x Clear CMOS Header 清CMOS 插针

1 x Pwrsw+Rstsw 快速启动重启按钮

1 x LPT 打印头插针

2 x COM 插针

后面板接口：

1 x PS/2 鼠标端口, 1 x PS/2 键盘端口

1 x HDMI 端口，1 x VGA 端口，1 x DVI 端口

4 x USB 端口，2 x RJ-45 网卡端口

3 x JACK 接口

输入/输出控制器：板载I/O 控制芯片(IT8721F)

硬件监测功能：

1.CPU 温度监控

2.系统温度监控

3.风扇转速监控

4.各电压监控—可选

BIOS：

1.使用经授权AMI BIOS，1*32Mbit flash

2.支持上电自动开机、死机自动重启、看门狗、中英双语界面等特性功能

结构及尺寸：ATX 300*190MM

机箱：

机箱尺寸1：330*175*408(宽*高*深)
